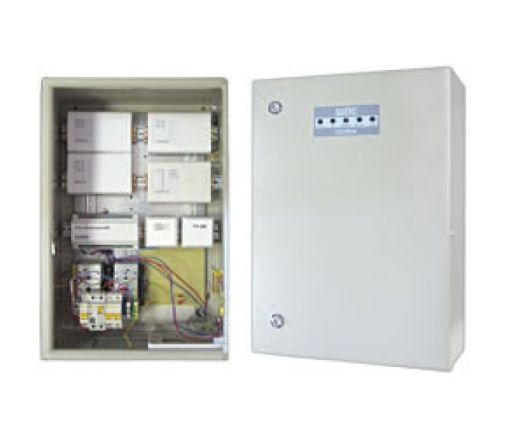

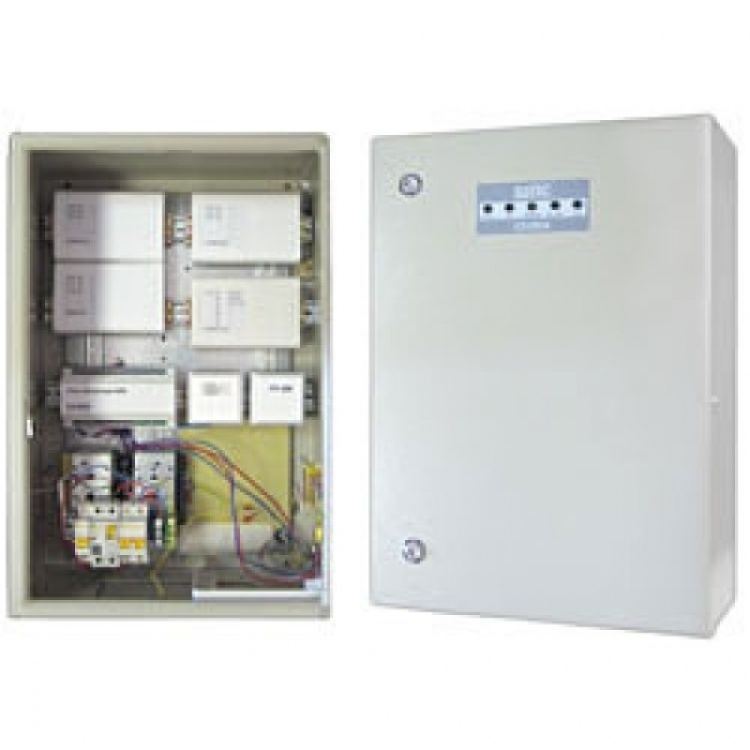

Шкаф пожарной сигнализации ШПС

«ШПС» представляет собой металлический шкаф с крышкой, в который могут устанавливаться до пяти приборов ИСО «Орион»: «С2000-КДЛ», «С2000-4», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и проч., выполненные в корпусах для монтажа на DIN-рейку. В состав шкафа изначально входит резервированный источник питания номинальным напряжением 12 В и током до 3 А, выполненный на основе источника «РИП-12 RS». Цепи высокого напряжения ~220 В защищены автоматическим выключателем. Конструкция шкафа предусматривает установку одной или двух аккумуляторных батарей 12 В ёмкостью по 17 А·ч (не входят в комплект поставки).

• Внутри шкафа установлен блок коммутации, который позволяет организовать:
  • 6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
  • схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от «С2000-ПИ» к сетевому контроллеру;
  • подключение к контактам оптореле «К1-К2» платы «РИП-12 RS».
• В случае, если на исполнительные устройства должны подаваться управляющие сигналы напряжением 220 В, в шкафу имеется распределительная коробка, на которую подается сетевое напряжение, защищенное входными автоматами.
• При необходимости, для коммутации сетевого напряжения или «размножения» выходных сигналов, в шкаф могут быть установлены коммутационные устройства «УК-ВК».
• Для защиты слаботочных цепей (шлейфы сигнализации, контролируемые цепи, интерфейс RS-485), в шкаф могут быть установлены блоки защиты линии «БЗЛ».
• Для крепления корпусов «УК-ВК» или «БЗЛ» на DIN-рейке используются специальные монтажные платформы, поставляемые по отдельному заказу.
