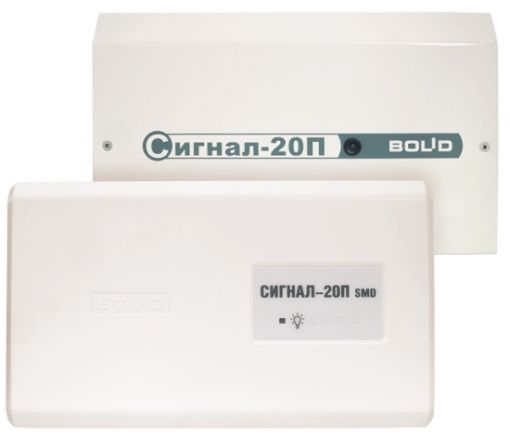

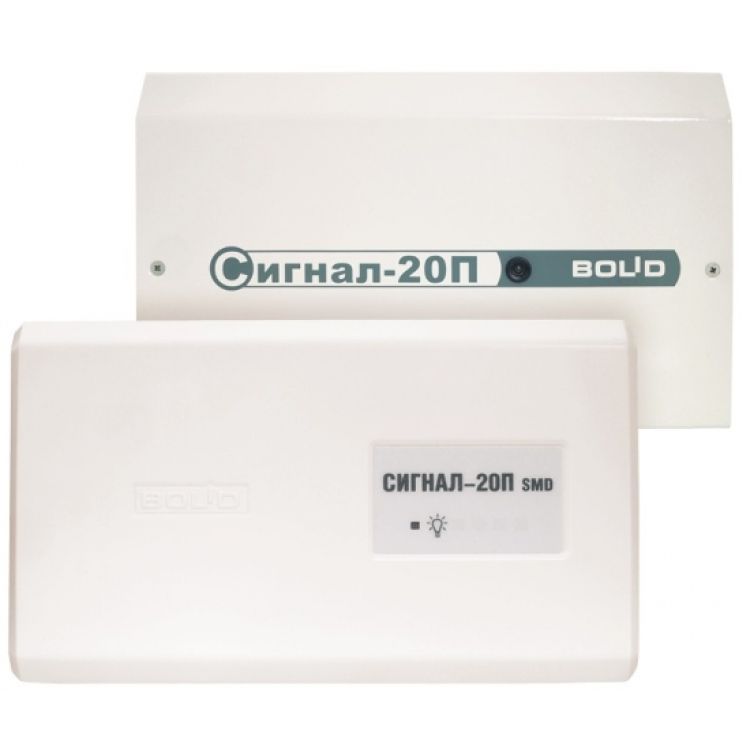

Модель: Сигнал-20П исп.01
Розница
Р
Экономия
Р
Способы оплаты:
Способы доставки: Посмотреть способы доставки
Бесплатная доставка в пределах МКАД при сумме от 10000 рублей.
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (37 локальных тактик управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
Сертификаты
Декларация о соответствии требованиям Таможенного Союза (307 Кб)
Сводный список сертификатов продукции (428 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Cертификаты Департамента охраны МВД Республики Беларусь (5 Mб)
Сертификаты соответствия на устройства ИСО "Орион", Украина (4 Mб)
Сертификат ИСО "Орион", Украина (2 Mб)
Сертификат соответствия ТР Таможенного союза (665 Кб)
Сертификат соответствия ТР (567 Кб)
Документация
Справочник монтажника (13 Mб)
Паспорт Сигнал-20П SMD, Сигнал-20П исп.01 (225 Кб)
Руководство по эксплуатации Сигнал-20П SMD, Сигнал-20П исп.01 вер. 2.05 (818 Кб)
Схемы и настройки
Габаритные размеры (198 Кб)
Схема подключения (111 Кб)
Прошивки
Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".
Описание процедуры обновления прошивки приведено в "Справке программы".
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
Прошивка вер. 2.05 (98 Кб)  | Поддержка события 23 - "Задержка взятия" с кодом хозоргана (ХО). Исправлена ошибка, связанная с формированием событий о взятии/снятии зон с кодом ХО. Введены мультисостояния для ШС типа 5 (снят/нарушение блокировки, снят/блокировка в норме). Поддержан параметр конфигурации "Автовзятие из невзятия". | 03.2008 |
English
Signal-20P ver.2.05 User’s Manual (472 Кб)
| Все характеристики | |
| «Сигнал-20П SMD» | пластик |
| в режиме ПОЖАР | 350 мА при напряжении питания 24 В650 мА при напряжении питания 12 В |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход |
| Встроенный звуковой сигнализатор | нет |
| Выходы | 5 шт. |
| Готовность к работе после включения питания | не более 3 с |
| Датчик вскрытия корпуса | микроконтакт |
| Допустимое сопротивление утечки между проводами ШС или каждым пр | 20 кОм для охранных ШС50 кОм для пожарных ШС |
| Интерфейс | RS-485, протокол Орион |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton |
| Количество вводов питания | 2 |
| Макс. сопротивление проводов ШС без учета оконечного сопротивлен | 1 кОм для охранных ШС100 Ом для пожарных ШС |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока |
| Неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА |
| Неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
| Относительная влажность | до 98% при +25 °C |
| Питание прибора | от внешнего источника постоянного тока |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Программирование прибора | программа UProg.exe |
| Рабочий диапазон температур | от -30 до +50 °C |
| Световая индикация | 1 индикатор отображения режимов |
| Средний срок службы | 10 лет |
| Степень защиты корпуса | IР20 |
| Тип крепления | настенный навесной |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
| Электромагнитные реле | 2 шт.:2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току |
| Электромагнитные реле (сухой контакт) | 3 шт.:28 В-0,8 А или80 В - от 0,1 мА до 50 мА |
| Энергонезависимый буфер событий | 62 сообщения |
