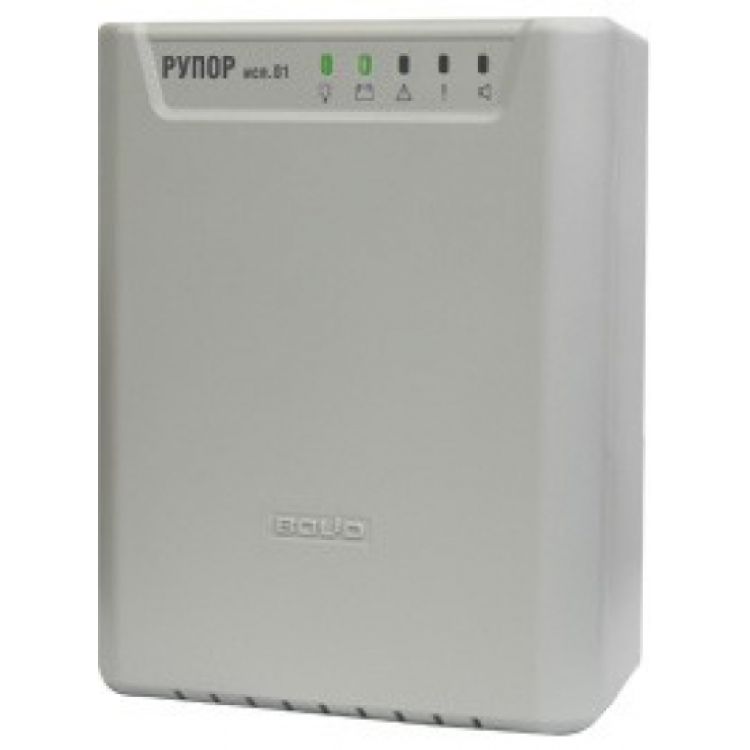

Модель: Рупор исп.01
Розница
Р
Экономия
Р
Способы оплаты:
Способы доставки: Посмотреть способы доставки
Бесплатная доставка в пределах МКАД при сумме от 10000 рублей.
- Прибор речевого оповещения "Рупор исп. 01" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ) 3-го, а при использовании совместно с комплексом «Рупор-Диспетчер» - 4-го и 5-го типов по классификации СП 3.13130.2009
- Прибор предназначен для работы только в составе системы ИСО "Орион" и требует минимального количества внешних соединений для реализации СОУЭ
- Включение прибора в режим передачи сигналов оповещения осуществляется по команде сетевого контроллера ИСО "Орион" (АРМ "Орион Про", ПКУ "С2000М" (ПУЛЬТ "С2000" НЕ ПОДДЕРЖИВАЕТ "РУПОР"))
- Прибор обеспечивает настройку ряда параметров: пауз между речевыми сообщениями, преамбулы речевого оповещения (звукового сигнала для привлечения внимания), а также самих речевых сообщений
- Прибор имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам (прерывание одного сообщения другим, имеющим больший приоритет); данная возможность может использоваться для внесения изменений в порядок эвакуации персонала (например, при распространении пожара на один из эвакуационных выходов)
- В качестве исполнительных элементов речевого оповещения применяются низкоомные акустические модули (АМ)
- Прибор осуществляет контроль вскрытия корпуса прибора, контроль исправности канала оповещения и источника питания
- Прибор обеспечивает индикацию состояния канала оповещения, состояния основного и резервного питания и др.
- Экономичная и облегченная конструкция
- Питание прибора от внешнего источника напряжением 24 В или 12 В (в зависимости от режима работы) упрощает монтаж
- Передача служебных и тревожных сообщений на пульт "С2000М" и АРМ "Орион Про"
Сертификаты
Декларация о соответствии требованиям Таможенного Союза (326 Кб)
Сводный список сертификатов продукции (428 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Сертификат соответствия ТР (494 Кб)
Документация
Этикетка Рупор исп.01 вер. 1.04 (523 Кб)
Справочник монтажника (13 Mб)
Сведения по совместимости оборудования и ПО (116 Кб)
Схемы и настройки
Схема подключения (72 Кб)
Прошивки
Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".
Описание процедуры обновления прошивки приведено в "Справке программы".
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
Прошивка вер. 1.04 (80 Кб)  | Устранена ошибка формирования ложных событий "Обрыв линии оповещения".
Важно!После смены прошивки необходимо в обязательно порядке провести на приборе сброс «Сетевого адреса» на заводское значение, набрав кодовую комбинацию из трёх длинных и одного короткого нажатия на датчике вскрытия корпуса. Под длинным нажатием подразумевается удержание датчика вскрытия корпуса в состоянии «нажато» в течение не менее 1,5 с. Под коротким нажатием подразумевается удержание датчика вскрытия корпуса в состоянии «нажато» в течение 0,1-0,5 с. Пауза между нажатиями должна быть не менее 0,1 с и не более 0,5 с. | 06.2014 |
| Заводские звуковые файлы вер.1.03 (578 Кб) | Применение данных звуковых файлов обеспечивает увеличение звукового давления. | 04.2014 |
| Прошивка вер. 1.03 (80 Кб) |
Важно!После смены прошивки необходимо в обязательно порядке провести на приборе сброс «Сетевого адреса» на заводское значение, набрав кодовую комбинацию из трёх длинных и одного короткого нажатия на датчике вскрытия корпуса. Под длинным нажатием подразумевается удержание датчика вскрытия корпуса в состоянии «нажато» в течение не менее 1,5 с. Под коротким нажатием подразумевается удержание датчика вскрытия корпуса в состоянии «нажато» в течение 0,1-0,5 с. Пауза между нажатиями должна быть не менее 0,1 с и не более 0,5 с. | 04.2014 |
| Прошивка вер. 1.01 (52 Кб) | Устранено формирование ложных событий "Авария батареи" при питании от 12 вольт. | 09.2009 |
| Заводской образ звуковой памяти Рупор исп.01 (284 Кб) |
| Все характеристики | |
| Время задержки начала оповещения | 0 ... 3 ч с шагом 1 с |
| Время работы от встроенного источника резервного электропитания | не менее 24 ч |
| Время работы от встроенного источника резервного электропитания | не менее 5 ч |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
| Выход для питания внешних устройств стабилизированным напряжение | (12±2) В/0,2 А |
| Габаритные размеры | 211х165х89мм. |
| Датчик вскрытия корпуса | микропереключатель |
| Диапазон воспроизводимых частот речевого оповещения (по электрич | от 50 до 15000 Гц |
| Количество звуковых фрагментов | до 127 |
| Количество сценариев оповещения | до 10 |
| Коммуникационный порт (для работы в ИСО «Орион») | RS-485, протокол Орион |
| Масса | не более 1,5 кг (без аккумуляторной батареи) |
| Настройка времени оповещения | от 1 с до 3 ч или без ограничения по времени |
| Неконтролируемые Выходы | 1 шт. |
| Номинальная выходная мощность усилителя одного канала | 12 Вт при нагрузке 4 Ом |
| Номинальное сопротивление линии оповещения | не менее 4 Ом |
| Общая продолжительность одного или нескольких различных речевых | до 80 с |
| Относительная влажность | до 98% при +25 °C |
| Питание прибора, основное | 12 или 24 В |
| Питание прибора, резервное | 1 аккумуляторная батарея, 12 В, 7А·ч |
| Подключаемые акустические модули | любые низкоомные акустические динамики с номинальным сопротивлением не менее - 4Ом, например АМ-1 |
| Программирование прибора | программа UProg.exe |
| Рабочий диапазон температур | от -10 до +55 °C (с АКБ)от -30 до +55 °C (без АКБ) |
| Реле «Неисправность» | 0,1 А/350 В |
| Световая индикация на лицевой панели | 5 светодиодных индикаторов |
| Средний срок службы | 10 лет |
| Степень защиты корпуса | IР30 |
| Тип монтажа | настенный навесной |
